Testeurs de mise à la terre expliqués en 2025

Un testeur de terre (parfois appelé testeur de résistance de terre) mesure la résistance entre le système de mise à la terre de votre installation et la terre réelle. Une faible résistance (généralement ≤ 5 Ω pour les sites commerciaux, ≤ 1 Ω pour les systèmes de protection contre la foudre) assure un chemin de courant de défaut sûr, minimise les dommages matériels et prévient les risques d'électrocution.

Par Lamothe Paris
6 min de lecture
Earth Ground Testers Explained in 2025

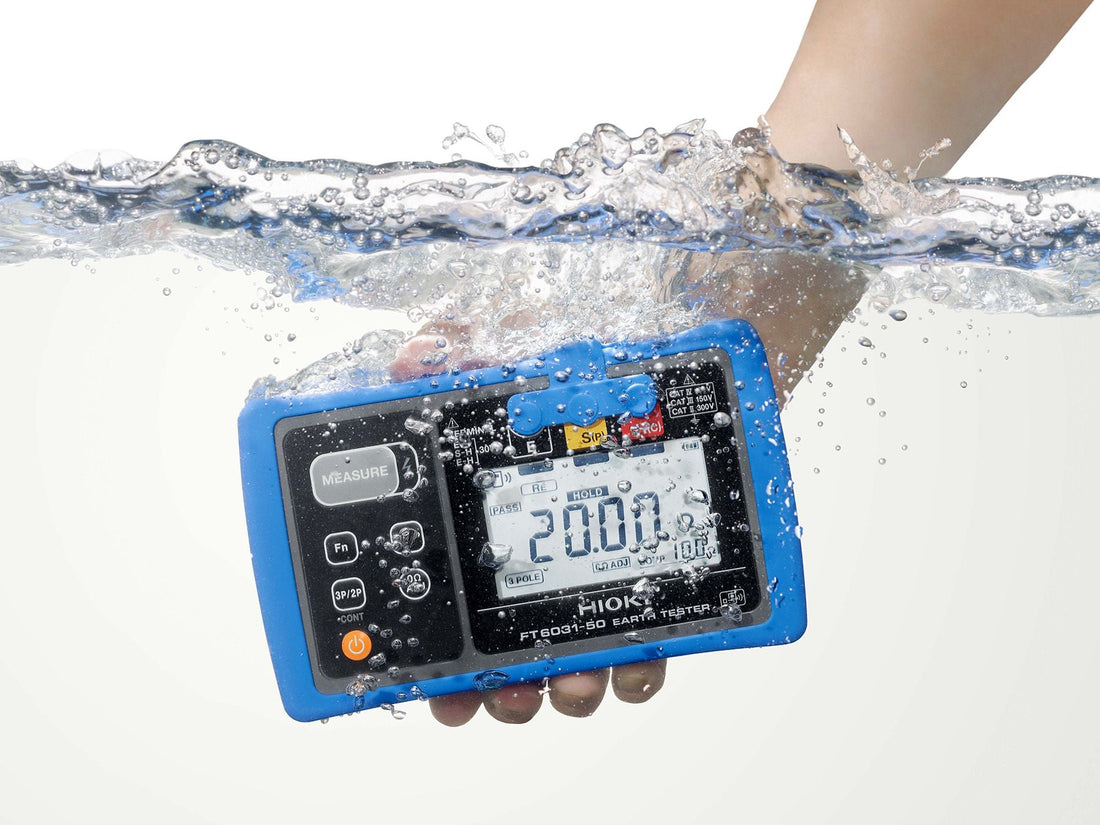

Testeur de terre FT6031-50 | Hioki

Testeurs de terre expliqués

Un testeur de terre (parfois appelé testeur de résistance de terre) mesure la résistance entre le système de mise à la terre de votre installation et la terre réelle. Une faible résistance (généralement ≤ 5 Ω pour les sites commerciaux, ≤ 1 Ω pour les systèmes de protection contre la foudre) assure un chemin de courant de défaut sûr, minimise les dommages matériels et prévient les risques d'électrocution. Les mises à la terre non vérifiées sont l'une des principales causes d'arrêts et d'incendies ; c'est pourquoi des normes telles que la norme IEEE 81, la CEI 62305 et le NEC exigent toutes des tests périodiques. ( Fluke )

Pourquoi testons-nous ?

  • Sécurité : la haute résistance laisse apparaître des tensions de contact dangereuses sur les boîtiers.

  • Conformité : les services publics, les centres de données et les parcs photovoltaïques doivent documenter des tests annuels ou semestriels pour les audits.

  • Performances : dans les sites solaires et BESS, une bonne mise à la terre stabilise la référence de l'onduleur et réduit les interférences électromagnétiques.

  • Maintenance prédictive : les résultats de tendance signalent la corrosion ou les liaisons lâches bien avant la défaillance.

Principales méthodes et instruments de test

Méthode Instrument typique Ce qu'il mesure Quand l'utiliser Exemple de modèle
Chute de potentiel tripolaire / bipolaire Piquets + compteur portatif Résistance de la tige de terre Nouvelles installations, audits périodiques Hioki FT6031-50 ( Hioki , Hioki )
Résistivité du sol à 4 pôles (Wenner) Quatre enjeux + testeur avancé Ω-m des couches de sol Conception de nouvelles grilles d'électrodes Fluke 1625-2
Pince sélective à 1 pince Pince + piquets Tige simple dans une grille à tiges multiples Sous-stations sans déconnexion Megger DET2/3 ( megger.com )
Pince à 2 pinces sans piquet Testeur à double pince Résistance de boucle du système lié À l'intérieur des bâtiments, emplacements pavés Fluke 1625-2, AEMC 6417 ( Instrumart )
MEC (pince assistée à 3 pôles) Testeur tripolaire + pince ampèremétrique Mise à la terre sans déconnexion Parcs solaires avec onduleurs sous tension Hioki FT6041 ( Hioki )

Testeurs en vedette

  • Hioki FT6031-50 – IP67, modes bipolaire et tripolaire, données sans fil via Z3210 ; idéal pour les audits rapides des châssis de combinateurs photovoltaïques. ( Hioki , Hioki )

  • Hioki FT6041 – Ajoute une fonction de résistivité du sol à 4 pôles et une fonction de pince MEC ; fonctionne de -25 °C à +65 °C, entièrement étanche à la poussière et à l'eau. ( Hioki )

  • Fluke 1625-2 GEO – Exécute les quatre types de tests, IP56, enregistrement USB, contrôle automatique de fréquence pour rejeter le bruit.

  • Megger DET2/3 – Résolution de 1 mΩ, fréquences de test sélectionnables jusqu'à 240 Hz pour les grands réseaux électriques ; conforme aux normes BS 7430 et IEEE 81. ( megger.com )

  • Testeurs à pince (par exemple, Extech 382357, Megger DET14C) – mesurent la résistance de boucle et le courant de fuite sur les systèmes liés sans piquets. ( Instrumart , Hioki )

Étape par étape : test de chute de potentiel tripolaire

  1. Isolez la tige de terre testée (déconnectez la sangle de liaison).

  2. Connectez le testeur à la tige (borne E).

  3. Enfoncez les piquets : placez la sonde de courant (H) à environ 20 m ; la sonde de potentiel (S) à mi-chemin. ( Fluke )

  4. Mesurer la résistance ; déplacer le piquet S de ± 10 % et répéter l'opération. Des mesures constantes (± 3 %) confirment un espacement correct.

  5. Enregistrez et analysez les résultats par rapport à la dernière inspection.

Astuce : les modèles avec USB/Bluetooth enregistrent automatiquement chaque lecture ; les compteurs Hioki envoient les données à l'application Gennect Cross pour des rapports instantanés. ( Hioki )

Méthode de serrage sans piquet

Serrez la mâchoire d'induction et la mâchoire de détection autour du conducteur de terre. Une tension alternative connue est injectée ; le courant résultant donne la résistance de boucle (R = V/I). Fonctionne uniquement en présence de plusieurs chemins de terre parallèles (bâtiments commerciaux, abris de télécommunications). ( Instrumart )

Principales caractéristiques à comparer

  • Indices de protection IP et de chute : les sites extérieurs nécessitent au moins IP65 ; les modèles FT6031-50/FT6041 sont IP67 et résistants aux chutes de 1 m. ( Hioki , Hioki )

  • Sélection de fréquence de test : les instruments comme le Fluke 1625-2 décalent la fréquence pour éviter les interférences, améliorant ainsi la précision.

  • Enregistrement sans fil : les testeurs Hioki (avec Z3210) et de nombreuses nouvelles pinces offrent une exportation vers un smartphone, sans transcription manuelle. ( Hioki )

  • Modes de conformité : recherchez les alarmes de limite intégrées (par exemple, PASS/FAIL réglable Fluke) pour correspondre aux seuils NEC/IEC.

Liste de contrôle de sécurité

  1. Classification CAT : utilisez CAT III 150 V ou supérieur pour les sous-stations sous tension.

  2. Avertissement de ligne sous tension : les modèles comme le FT6031 avertissent des potentiels parasites ≥ 30 V avant le début du test. ( Hioki )

  3. Manipulation des piquets : enfoncez les piquets loin des services publics enterrés ; portez des gants et des lunettes de protection.

  4. Déconnecter les charges : pour les tests à 3 ou 4 pôles, isoler les liaisons neutre-terre pour éviter les chemins parallèles.

  5. Calibrer : vérifier la précision chaque année ou après de fortes chutes ; Megger et Hioki fournissent des adaptateurs d'étalonnage.

Choisir le bon testeur

Cas d'utilisation Fonctionnalités indispensables Outil suggéré
Mise en service de systèmes solaires PV/BESS Test tripolaire, IP65+, enregistrement sans fil Hioki FT6031-50
Sous-station électrique / Protection contre la foudre Résistivité du sol à 4 pôles, pince sélective Fluke 1625-2 ou Megger DET2/3
Entretien des installations intérieures Pince sans piquet, lecture du courant de fuite Testeur à pince (Extech 382357)
Cabinets de conseil / de conception Suite complète + graphiques haute résolution Hioki FT6041

FAQ

Quelle est la différence entre les tests à 3 pôles et à 4 pôles ?
Les mesures tripolaires mesurent la résistance de la tige de terre ; les mesures tétrapolaires ajoutent un deuxième piquet de potentiel afin que vous puissiez dériver la résistivité du sol , essentielle pour la conception de nouveaux réseaux. ( Fluke )

Puis-je tester sans enjeux ?
Oui, les testeurs à double pince « sans piquet » injectent une tension et détectent le courant autour du conducteur, à condition que l'installation dispose déjà de plusieurs chemins de mise à la terre parallèles. ( Instrumart )

À quelle fréquence les sols doivent-ils être testés ?
Les meilleures pratiques sont d'effectuer un contrôle annuel pour les installations solaires et les systèmes de stockage d'énergie à usage commercial, ainsi qu'après toute modification du système ou tout coup de foudre ; les services publics critiques peuvent effectuer des contrôles ponctuels trimestriels, ainsi qu'une analyse complète de la chute de potentiel tous les deux ans. (Voir les normes IEEE 81 et NFPA 70B.)

Quelle valeur de résistance est acceptable ?
Une valeur inférieure à 5 Ω est courante pour les installations générales ; une valeur inférieure à 1 Ω est recommandée pour les centres de données sensibles ou les systèmes de protection contre la foudre. Respectez toujours la réglementation locale.

Un seul instrument peut-il tout faire ?
Les ensembles multifonctions comme Hioki FT6041 ou Fluke 1625-2 couvrent les méthodes à 2, 3, 4 pôles, sélectives et sans piquet, ainsi que les données sans fil et les boîtiers classés IP.

Prochaines étapes

  1. Vérifiez votre journal de mise à la terre actuel : identifiez les sites sans tests récents.

  2. Associez un testeur au poste à l’aide du tableau ci-dessus.

  3. Téléchargez l'application du fabricant (Hioki Gennect Cross, Fluke ViewForms) pour automatiser la création de rapports.

  4. Définissez un rappel de maintenance récurrent pour ne jamais manquer un contrôle annuel.
